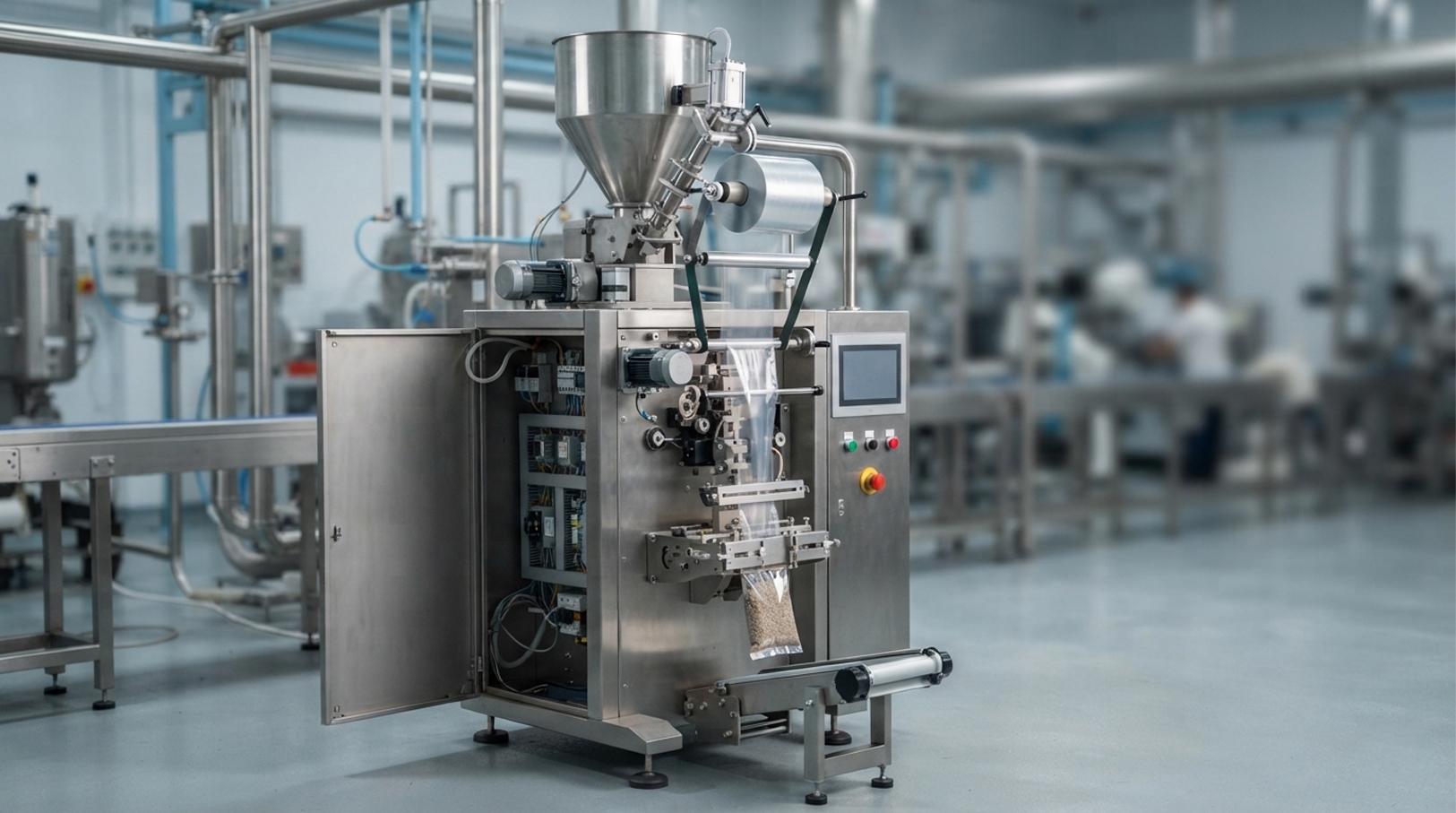

Cấu tạo máy đóng gói tự động gồm những bộ phận nào?
Máy đóng gói tự động không phải một khối máy duy nhất, mà là tổ hợp của nhiều cụm cơ cấu cơ khí – điện – điều khiển, mỗi cụm đảm nhận một chức năng riêng và phải phối hợp ăn khớp với nhau. Về tổng thể, cấu tạo máy đóng gói tự động thường gồm 8 nhóm chính: khung inox và vỏ máy, phễu cấp liệu, bộ định lượng, cụm kéo màng – tạo túi, cụm hàn, dao cắt, tủ điện – hệ điều khiển, và các hệ thống phụ trợ. Bài viết này phân tích từng cụm dưới góc nhìn người làm kỹ thuật: chức năng, chi tiết cấu tạo, dấu hiệu nhận biết hàng chế tạo tốt và điểm dễ phát sinh chi phí bảo trì.
Cần nói thẳng một điều: chất lượng máy không nằm ở nhãn hiệu PLC hay servo in trên catalog. Nó nằm ở tổng thể cơ khí, chất lượng cụm hàn, cách đi dây tủ điện và hàng chục chi tiết nhỏ của từng bộ phận máy đóng gói mà người bán ít khi chủ động khoe. Nếu bạn muốn hiểu các cụm này phối hợp với nhau theo trình tự vận hành, bài nguyên lý hoạt động máy đóng gói tự động đã trình bày khá kỹ – còn ở đây, chúng ta chỉ nói về cấu tạo và cách kiểm tra chất lượng trước khi quyết định.
Tổng quan cấu tạo máy đóng gói tự động
Với dòng máy dạng đứng (VFFS – Vertical Form Fill Seal), thiết kế thường chia ba tầng: tầng trên là phễu và bộ định lượng, tầng giữa là cụm tạo túi – hàn – cắt, tầng dưới hoặc bên hông là truyền động và tủ điện. Cách bố trí này tận dụng trọng lực để dẫn liệu, giảm khâu trung chuyển – cấu trúc cơ bản của dòng máy form-fill-seal. Khi đánh giá chất lượng, nên xem theo cụm chức năng thay vì vị trí lắp đặt. Tám cụm chính cần phân biệt rõ:
| Cụm | Chức năng | Điểm cần chú ý |
|---|---|---|
| Khung & vỏ | Chịu lực, chống rung, bảo vệ | Vật liệu, mối hàn, độ dày |
| Phễu cấp liệu | Tiếp nhận, dẫn nguyên liệu | Độ dốc, độ bóng, dễ tháo |
| Bộ định lượng | Chia khối lượng/thể tích mỗi túi | Sai số, vật liệu tiếp xúc |
| Kéo màng – tạo túi | Kéo phim, định hình túi | Servo, độ đồng đều |
| Cụm hàn | Hàn kín túi | Nhiệt, áp lực, đường hàn |
| Dao cắt | Tách túi khỏi màng | Độ sắc, vị trí cắt |
| Tủ điện | Cấp nguồn, điều khiển | Đi dây, bảo vệ, tiếp địa |
| Phụ trợ | Băng tải, in date, dò kim loại… | Tiêu chuẩn vs tùy chọn |
8 cụm quan trọng trong cấu tạo máy đóng gói tự động
Khung inox và vỏ máy
Khung là bộ xương của máy. Inox 304 là tiêu chuẩn phổ biến cho thực phẩm – dược phẩm; máy giá rẻ thường dùng inox 201, nhìn ngoài gần giống nhưng dễ rỉ mốc sau 1–2 năm, nhất là vùng tiếp xúc hóa chất tẩy rửa. Khung chịu lực nên dùng inox 1,5–2mm, tấm ốp 1,0–1,2mm – tấm ốp mỏng hơn sẽ đàn hồi, kêu ọp ẹp khi ấn tay.
Mối hàn là nơi lộ rõ trình độ gia công: máy tốt có mối hàn đều, mài phẳng, không xỉ hàn, không khe hở tích tụ bụi; góc được bo cong thay vì vuông sắc – vừa an toàn vừa dễ vệ sinh. Máy làm nhanh thường để mối hàn chấm lộ, vỏ ốp bắt vít lệch hàng.
Phễu cấp liệu
Phễu cấp liệu là điểm tiếp xúc nguyên liệu đầu tiên, gồm thân phễu, nắp đậy, van xả và đôi khi là trục khuấy chống bắc cầu. Bề mặt tiếp xúc sản phẩm phải là inox 304 đánh bóng, không xước – vết xước là nơi lưu cặn nguyên liệu, khó vệ sinh, nguy cơ nhiễm khuẩn chéo.
Góc nghiêng thành phễu quyết định nguyên liệu có tự trượt xuống hay không. Phễu thiết kế kém để góc chết, bột hoặc hạt dính bắc cầu ngay miệng van. Khi xem máy, kiểm tra: phễu tháo lắp nhanh bằng khóa cài không (thay vì bulong), có cửa quan sát không, mối hàn trong lòng phễu có lồi không. Máy chế tạo cẩn thận còn bo tròn mọi góc trong lòng phễu để nguyên liệu không tồn đọng.
Bộ định lượng
Bộ định lượng quyết định sai số khối lượng mỗi túi – con số ảnh hưởng trực tiếp đến lợi nhuận: thiếu ký bị khách trả hàng, thừa ký là cho không sản phẩm. Tùy loại nguyên liệu, có mấy dạng định lượng chính:
- Định lượng thể tích (cốc định lượng): rẻ, phù hợp hạt đều, sai số chấp nhận được.
- Định lượng cân (đầu cân, cân nhiều đầu): chính xác cao, dùng cho nông sản, thực phẩm tươi giá trị cao.
- Trục vít định lượng: cho bột mịn.
- Định lượng piston: cho sản phẩm sệt, dạng keo, sốt.
Kiểm tra vật liệu tiếp xúc sản phẩm (inox 304, phớt thực phẩm), khả năng điều chỉnh liều lượng và độ dễ tháo vệ sinh. Một chi tiết hay bị bỏ qua: phớt làm kín kém chất lượng ở bộ định lượng giá rẻ, sau vài tháng chảy dầu bôi trơn vào nguyên liệu – kiểm tra gioăng, phớt khi xem máy.
Cụm kéo màng và tạo túi
Cụm này gồm con lăn kéo màng, cơ cấu truyền động, bộ tạo hình túi (former) và hệ thống căn chỉnh màng. Con lăn kéo thường bọc cao su hoặc nhôm, hai trục ép vào nhau tạo lực kéo; lực ép phải đều trên toàn bộ chiều rộng màng, lệch một bên là túi méo.
Về truyền động, servo cho độ chính xác cao; motor AC + biến tần thuộc phân khúc rẻ hơn. Kinh nghiệm khi xem máy: đừng chỉ nhìn thương hiệu servo, hãy kiểm tra cơ cấu truyền động phía sau – bánh răng, dây đai, khớp nối. Có máy gắn servo xịn nhưng phía sau là bánh răng nhựa – vài tháng là mòn, kêu, kéo màng trượt.
Bộ tạo hình túi quyết định nếp gấp màng: bề mặt phải bóng, không xước để màng trượt êm. Kích thước túi thay đổi được hay không phụ thuộc cụm này – đổi chiều dài túi chỉnh trên HMI, nhưng đổi chiều rộng phải thay cụm tạo hình; hỏi trước giá và thời gian thay. Cảm biến đăng ký in (mark sensor) căn vị trí in trên màng; máy thiếu cảm biến này sẽ cho túi in lệch hình, dễ bị từ chối với bao bì có nhãn.
Cụm hàn máy đóng gói – bộ phận quyết định độ kín bao bì
Cụm hàn máy đóng gói là bộ phận được nhắc nhiều nhất khi nói về chất lượng bao bì – đường hàn kém nghĩa là túi rò rỉ, sản phẩm hư hỏng, khách trả hàng. Cấu tạo cụm hàn gồm:
- Thanh hàn: thân nhôm dẫn nhiệt tốt, nhẹ, bề mặt gia công phẳng.
- Băng tải nhiệt (PTFE/Teflon): lớp tiếp xúc trực tiếp với màng, chống dính – vật tư hao mòn phải thay định kỳ.
- Dây điện trở / tấm gia nhiệt: nguồn sinh nhiệt.
- Cặp nhiệt (thermocouple K hoặc PT100): đo nhiệt độ thực tế, phải đặt sát bề mặt hàn.
- Cơ cấu ép: xi lanh khí nén hoặc cơ cấu cam tạo áp lực ép hai hàm.
- Bộ điều khiển nhiệt: PID + SSR giữ nhiệt ổn định.
Trên máy dạng đứng có hai vị trí hàn: hàn dọc (hàn sống lưng túi) và hàn ngang (hàn miệng túi, thường hai cặp – một cặp hàn, một cặp cắt kết hợp).
Máy thiết kế kém thường có thanh hàn gia công không phẳng – ép không đều, một bên cháy màng, một bên hàn hở; cặp nhiệt đặt xa bề mặt hàn thì báo nhiệt sai, đường hàn lúc đủ lúc thiếu.
Khi xem máy, yêu cầu chạy thử và xé thử túi để cảm nhận lực bóc – đường hàn tốt khi xé phải rách màng chứ không bong tại mép hàn. Hỏi giá và tuổi thọ băng tải nhiệt, vì đây là vật tư bạn sẽ thay nhiều lần trong vòng đời máy
Dao cắt và cơ cấu cắt
Dao cắt tách túi khỏi màng liên tục. Có mấy dạng: dao lưỡi trượt cho túi liên tục, dao răng cưa cho túi rời mép răng, hoặc dao cắt nhiệt kết hợp trên hàm hàn ngang. Vật liệu phổ biến là thép gió (SKD11 hoặc tương đương), mài lại được nhiều lần; cơ cấu truyền động gồm xi lanh khí nén, cam hoặc servo.
Độ chính xác vị trí cắt quyết định chiều dài túi có đồng đều không – lệch vài mm mỗi túi thành sai số lớn sau một ca sản xuất. Khi kiểm tra, xem vết cắt sạch không, mép có tưa sợi màng không. Một chi tiết nhỏ nhưng đáng hỏi: dao thay thế có sẵn hàng không – nhiều máy dùng dao “độc quyền”, khi mòn phải chờ đặt hàng cả tháng.
Tủ điện, PLC, HMI, servo và cảm biến
Đây là cụm dễ gây ấn tượng trên catalog nhưng cũng dễ đánh lừa nhất. PLC là bộ não điều khiển chu trình, xử lý tín hiệu cảm biến và ra lệnh cho servo, biến tần, van điện từ. HMI là màn hình giao diện để cài thông số (nhiệt độ hàn, chiều dài túi, tốc độ) và lưu công thức từng sản phẩm – máy không lưu được công thức nghĩa là mỗi lần đổi sản phẩm phải chỉnh lại từ đầu. Về vai trò của PLC trong hệ thống, bài vai trò của PLC trong máy móc công nghiệp phân tích chi tiết hơn; ở đây chỉ cần nhớ nguyên tắc: PLC là công cụ, người lập trình mới quyết định máy chạy mượt hay giật.
Servo điều khiển kéo màng và một số cơ cấu khác; độ chính xác và đồng bộ của servo quyết định túi đều hay không. Cảm biến gồm: cảm biến quang (đếm túi, phát hiện màng, căn vị trí in), cảm biến nhiệt (cặp nhiệt cụm hàn), cảm biến vị trí (công tắc hành trình, cảm biến tiệm cận), và tùy chọn như cảm biến mức liệu trong phễu – máy thiếu cảm biến này thì hết nguyên liệu máy vẫn chạy, định lượng sai cả loạt.
Các hệ thống phụ trợ
Tùy cấu hình, máy có thêm: băng tải ra sản phẩm (tiêu chuẩn trên hầu hết máy dạng đứng), hệ thống khí nén nếu cụm hàn/dao dùng xi lanh (máy nén khí, van điện từ, bộ lọc và điều áp thường lắp ngay trên máy), in date (in phun, in laser, in nhiệt), cân kiểm tra trọng lượng, thiết bị dò kim loại, hệ thống hút bụi cho sản phẩm bột.
Khi nhận báo giá, phân biệt rõ thiết bị tiêu chuẩn đã tính trong giá và thiết bị tùy chọn – nhiều hợp đồng “giá rẻ” thực chất chưa gồm máy nén khí, băng tải hay in date, khi lắp đặt mới phát sinh chi phí.
Cụm hàn – “trái tim” của chất lượng bao bì
Nói sâu thêm về cụm hàn vì đây là bộ phận ảnh hưởng trực tiếp nhất đến việc sản phẩm đến tay khách hàng còn nguyên vẹn hay không. Ba yếu tố quyết định đường hàn: nhiệt độ thực tế tại bề mặt hàn, áp lực ép và thời gian ép. Đó là lý do máy cần bộ điều khiển nhiệt PID ổn định chứ không chỉ “có dây điện trở là hàn được”.
Những lỗi thường gặp ở cụm hàn thiết kế kém: thanh hàn không phẳng dẫn đến ép lệch; cặp nhiệt đặt sai vị trí báo nhiệt sai 10–20°C; SSR tản nhiệt kém, nóng quá ngắt liên tục; cơ cấu ép yếu khi chạy tốc độ cao; băng tải nhiệt rẻ tiền, sau 2–3 tuần đã dính màng. Tất cả đều dẫn đến đường hàn không đồng đều, túi rò rỉ.
Những câu nên hỏi nhà cung cấp trước khi chốt: nhiệt độ hiển thị trên HMI so với nhiệt độ đo thực tế tại bề mặt hàn chênh bao nhiêu? Băng tải nhiệt thay trong bao lâu, giá bao nhiêu, có sẵn hàng không? Cơ cấu ép dùng xi lanh hay cam, áp lực có chỉnh được không?
Tủ điện và hệ điều khiển máy đóng gói
Đừng đánh giá máy chỉ qua thương hiệu PLC và servo. Một tủ điện được thiết kế tốt phải đáp ứng được vận hành lâu dài: dễ sửa, dễ thay linh kiện, an toàn. Các thành phần bên trong gồm PLC, HMI, servo driver, biến tần, relay, contactor, CB, bộ nguồn, cảm biến, terminal, quạt lọc và hệ thống tiếp địa. Checklist khi mở tủ điện:
- Bố trí: linh kiện chia cụm rõ ràng, có máng cáp, không dây chằng chịt.
- Đi dây: dây nguồn và dây tín hiệu đi tách riêng để tránh nhiễu cảm biến; dây được bó gọn.
- Đánh số: đầu dây đánh số/ghi nhãn tương ứng sơ đồ điện.
- Bảo vệ: từng mạch có CB/relay nhiệt riêng, aptomat tổng rõ ràng; chống sét nếu điện lưới khu vực không ổn định.
- Tiếp địa: dây tiếp địa đầy đủ, đúng quy cách – thiếu tiếp địa là tai nạn điện rình rập.
- Làm mát: quạt và lọc gió tủ sạch, dễ thay – tủ kín bí quá thì linh kiện chết vì nhiệt, nhất là biến tần và servo driver.
- Dự phòng: đầu vào/ra PLC còn dư vài điểm để mở rộng sau này.
Bảng tổng hợp 8 cụm trong cấu tạo máy đóng gói
| Cụm / bộ phận | Chức năng chính | Dấu hiệu chất lượng |
|---|---|---|
| Khung & vỏ máy | Chịu lực, chống rung, bảo vệ | Inox 304, mối hàn mài phẳng, khung chắc |
| Phễu cấp liệu | Tiếp nhận, dẫn nguyên liệu | Bề mặt bóng, tháo nhanh, không góc chết |
| Bộ định lượng | Chia khối lượng mỗi túi | Sai số nhỏ, vật liệu chuẩn thực phẩm |
| Kéo màng – tạo túi | Kéo phim, định hình túi | Kéo đều, đổi quy cách nhanh, có mark sensor |
| Cụm hàn | Hàn kín bao bì | Đường hàn đều, không cháy, xé rách màng |
| Dao cắt | Tách túi khỏi màng | Vết cắt sạch, dao phổ thông dễ thay |
| Tủ điện – điều khiển | Cấp nguồn, vận hành tự động | Đi dây quy củ, đánh số, bảo vệ đủ |
| Hệ thống phụ trợ | Băng tải, in date, dò kim loại… | Tiêu chuẩn/tùy chọn ghi rõ trong hợp đồng |
Cách kiểm tra chất lượng máy đóng gói khi xem hàng
Phần này là phần đáng giá nhất khi bạn đứng trước một chiếc máy thật. Đừng xem theo cảm tính – hãy đi theo trình tự dưới đây:
01. Kiểm tra khung và kết cấu cơ khí
Nhìn mối hàn, độ dày inox, ấn tay vào tấm ốp, chạy thử cảm nhận rung.
- Đạt: hàn mài phẳng, khung chắc, rung nhẹ
- Lưu ý: vỏ ọp ẹp, hàn chấm lộ, rung mạnh
02. Kiểm tra chi tiết tiếp xúc nguyên liệu
Phễu, cốc định lượng, trục vít, phễu tạo hình – vật liệu, độ bóng, độ dễ tháo.
- Đạt: inox 304 bóng, không xước, tháo nhanh
- Lưu ý: inox 201, mối hàn lồi, góc chết
03. Kiểm tra cụm kéo màng
Con lăn ép đều, servo + cơ cấu truyền động chắc, có mark sensor.
- Đạt: kéo đều, không trượt, in không lệch
- Lưu ý: bánh răng nhựa, lực ép lệch một bên
04. Kiểm tra cụm hàn
Chạy 20–30 phút, lấy 10 túi liên tiếp, soi đường hàn, xé thử lực bóc.
- Đạt: hàn đều 2 mép, không cháy/nhăn, xé rách màng
- Lưu ý: hàn cháy một bên, bong mép, có bọt khí
05. Kiểm tra dao cắt
Vết cắt sạch, mép không tưa; hỏi giá dao thay thế.
- Đạt: cắt sạch, dao phổ thông, có hàng sẵn
- Lưu ý: dao độc quyền, chờ đặt hàng lâu
06. Kiểm tra tủ điện
Mở tủ xem đi dây, đánh số, máng cáp, CB từng mạch, tiếp địa, quạt lọc.
- Đạt: dây tách nguồn/tín hiệu, đánh số, bảo vệ đủ
- Lưu ý: dây chằng chịt, không số hiệu, thiếu tiếp địa
07. Kiểm tra PLC / HMI / servo
HMI lưu được công thức, cài thông số nhanh, cảnh báo rõ; PLC còn dư I/O.
- Đạt: lưu công thức, đổi sản phẩm nhanh
- Lưu ý: mỗi lần đổi sản phẩm phải chỉnh lại toàn bộ
08. Kiểm tra khả năng thay đổi quy cách
Hỏi cách đổi chiều dài/chiều rộng túi, thời gian thay cụm tạo hình, có cần phụ kiện thêm.
- Đạt: đổi chiều dài trên HMI, thay former nhanh
09. Kiểm tra linh kiện thay thế và bảo trì
Băng tải nhiệt, dao, cảm biến, phớt – hàng phổ thông hay độc quyền, thời gian giao hàng.
- Đạt: vật tư phổ thông, có sẵn, giá hợp lý
- Lưu ý: vật tư độc quyền, giá cao, chờ lâu
10. Kiểm tra tài liệu kỹ thuật và bàn giao
Sơ đồ điện, catalog linh kiện, hướng dẫn vận hành, phiếu bảo hành.
- Đạt: đầy đủ tài liệu, sơ đồ điện khớp thực tế
- Lưu ý: không có sơ đồ – khi hỏng là mò mẫm
☑ Checklist nghiệm thu nhanh – lưu lại khi đi xem máy
- Khung inox 304, mối hàn mài phẳng
- Chi tiết tiếp xúc nguyên liệu bóng, không xước
- Chạy liên tục 20–30 phút, lấy 10 túi kiểm tra
- Vết cắt sạch, dao dễ thay
- HMI lưu công thức sản phẩm
- Chạy thử đúng màng và nguyên liệu thật
- Chạy thử tốc độ tối đa, cảm nhận rung
- Phễu, định lượng tháo lắp nhanh
- Xé thử đường hàn – phải rách màng
- Mở tủ điện: đánh số dây, bảo vệ, tiếp địa
- Hỏi giá vật tư thay thế (băng tải nhiệt, dao)
- Nhận sơ đồ điện + tài liệu bàn giao
Những lỗi thường gặp khi chọn máy đóng gói tự động
- Chỉ nhìn giá máy. Giá rẻ thường đi kèm inox 201, cơ cấu truyền động kém, cụm hàn gia công ẩu – tiền sửa chữa và ngừng máy vượt xa khoản tiết kiệm ban đầu.
- Chỉ quan tâm thương hiệu PLC. PLC xịn trên nền cơ khí kém và tủ điện ẩu vẫn là chiếc máy dở.
- Không kiểm tra cụm hàn. Bộ phận quyết định túi có kín hay không lại là chỗ ít người mua chú ý nhất khi đứng trước máy.
- Không kiểm tra vật liệu tiếp xúc sản phẩm. Rủi ro nhiễm bẩn, không đạt kiểm định an toàn thực phẩm – bài toán khó gỡ khi máy đã về xưởng.
- Không chạy thử đúng loại màng và nguyên liệu thật. Màng dùng thử khác màng sản xuất thì nhiệt độ hàn khác hẳn; nghiệm thu xong mới vỡ lẽ, đổi màng là phải chỉnh lại cả cụm hàn.
- Không hỏi về linh kiện thay thế. Vật tư độc quyền, giá cao, chờ lâu – chi phí bảo trì bị đẩy lên âm thầm suốt vòng đời máy.
- Không kiểm tra tài liệu và sơ đồ điện. Khi hỏng hóc, không có sơ đồ nghĩa là đội kỹ thuật phải mò mẫm, thời gian chết kéo dài gấp nhiều lần.
FAQ – Câu hỏi thường gặp
Cấu tạo máy đóng gói tự động gồm những bộ phận nào?
Máy đóng gói tự động gồm 8 nhóm chính: khung inox và vỏ máy, phễu cấp liệu, bộ định lượng, cụm kéo màng – tạo túi, cụm hàn, dao cắt, tủ điện – hệ điều khiển (PLC, HMI, servo, cảm biến) và các hệ thống phụ trợ (băng tải, in date, dò kim loại…). Mỗi cụm phối hợp đồng bộ để tạo ra túi thành phẩm đều, kín, đúng khối lượng.
Cụm hàn máy đóng gói có vai trò gì?
Cụm hàn quyết định độ kín của bao bì – yếu tố ảnh hưởng trực tiếp đến chất lượng sản phẩm khi đến tay khách hàng. Cụm hàn gồm thanh hàn, băng tải nhiệt, dây điện trở, cặp nhiệt, cơ cấu ép và bộ điều khiển nhiệt PID. Nhiệt độ, áp lực và thời gian ép ổn định thì đường hàn mới đều, không cháy màng, không rò rỉ.
Khi mua máy đóng gói cần kiểm tra những bộ phận nào?
Cần kiểm tra 6 nhóm chính: khung inox (mối hàn, độ dày, chống rung), chi tiết tiếp xúc nguyên liệu (inox 304, dễ vệ sinh), cụm kéo màng – tạo túi (độ đồng đều, đổi quy cách), cụm hàn (chạy thử, xé thử đường hàn), dao cắt (vết cắt sạch) và tủ điện (đi dây, đánh số, bảo vệ, tiếp địa). Nên chạy thử 20–30 phút với đúng màng và nguyên liệu thật trước khi chốt.
Cần kiểm tra cấu hình máy trước khi quyết định?
Nếu bạn đang tham khảo máy đóng gói tự động mà chưa chắc cấu hình hiện tại có phù hợp với sản phẩm của mình, hãy gửi ảnh máy, ảnh tủ điện hoặc thông số kỹ thuật – đội ngũ kỹ thuật có thể hỗ trợ kiểm tra và tư vấn miễn phí.
Để được đánh giá chính xác nhất, nên gửi kèm:
- Ảnh tổng thể máy
- Ảnh cụm hàn
- Ảnh tủ điện
- Model máy
- Loại sản phẩm đóng gói
- Kích thước túi
- Năng suất mong muốn
